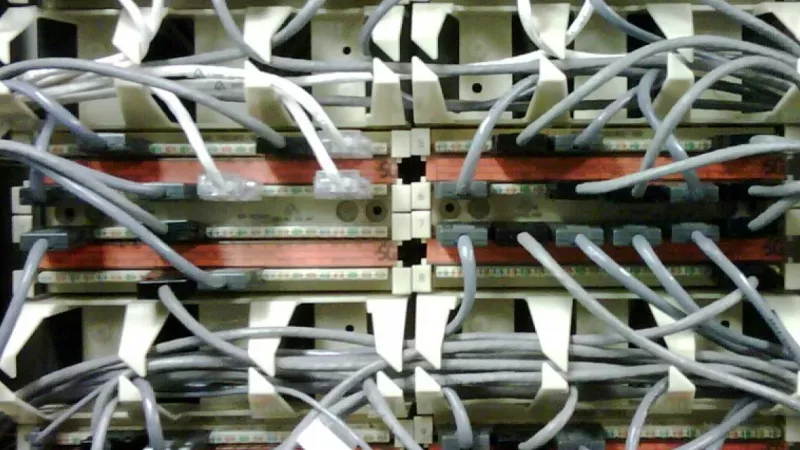

<p>Avaa jakokaapin ovi ja kymmenessä sekunnissa tiedät, miten taustalla oleva verkko on rakennettu. Kaapelisotku tarkoittaa, että jokaisesta häiriöstä tulee arkeologinen kaivaus; siististi vedetty ja merkitty räkki tarkoittaa, että teknikko, joka ei ole koskaan käynyt kohteessa, löytää jokaisen portin alle minuutissa. Ero näiden kahden skenaarion välillä on harvoin budjetti. Se on patch-paneelistrategia, vaatimaton joukko hallintalaitteita ja kurinalaisuus noudattaa toistettavaa työnkulkua.</p><p>Tämä opas käsittelee koko prosessin ylläpidettävän räkin rakentamiseksi: patch-paneelien valinta, kaapelinhallintakomponenttien valinta, asettelun suunnittelu paperille, kaapelien vetäminen ja pitkän aikavälin tarkka dokumentointi. Samat periaatteet skaalautuvat 9U-toimistokaapista 42U-jakoräkkiin.</p><h2>Miksi jäsennelty räkki maksaa itsensä takaisin</h2><p>Kaapelisotku ei ole kosmeettinen ongelma. Sillä on mitattavia operatiivisia kustannuksia, jotka tulevat näkyviin kolmessa kohdassa. Ensinnäkin: keskimääräinen korjausaika – kun yhteys katkeaa, vianmäärityksen hitain osa on yleensä fyysinen jäljitys, ja sotkuisessa räkissä se voi kestää kauemmin kuin itse korjaus. Toiseksi: muutosriski – kaapelin vetäminen tiheästä vyyhdistä kohdistaa jännitystä sen naapureihin, ja tahattomat irtikytkennät rutiinimuutosten yhteydessä ovat yksi yleisimmistä itse aiheutetuista katkoksista pienissä verkoissa. Kolmanneksi: lämpötehokkuus – kytkimen ilmanvaihtoaukkojen yli roikkuvat kaapeliniput nostavat imuilman lämpötiloja ja lyhentävät laitteiston käyttöikää.</p><blockquote>Jokainen kaapelien selvittämiseen käytetty minuutti on minuutti, joka lisätään käyttökatkoon. Standardin mukaisesti vedetyssä räkissä jäljitys tapahtuu silmämääräisesti eikä kaapeleita käsin seuraamalla, ja keskimääräinen korjausaika laskee vastaavasti.</blockquote><p>On myös kaupallinen näkökohta, joka jää helposti huomaamatta. Dokumentoitu, siisti räkki on helppo luovuttaa eteenpäin auditoinneissa, toimistomuutoissa ja henkilöstövaihdoksissa. Dokumentoimaton räkki tulee hiljaisesti riippuvaiseksi henkilöstä, joka sen rakensi.</p><h2>Patch-paneelien perusteet</h2><p>Patch-paneeli on passiivinen liitäntäkenttä: kiinteä vaakasuuntainen kaapelointi seinäliitännöistä kytketään kertaalleen pysyvästi taustapuolelle, ja kaikki jokapäiväiset muutokset tehdään etupuolella patch-kaapeleilla. Tämä erottelu on ratkaiseva kohta. Massiivijohtimista asennuskaapelia ei ole suunniteltu toistuvaan taivutteluun, joten paneeli ottaa muutokset vastaan ja suojaa taustalla olevaa infrastruktuuria.</p><h3>Kiinteät paneelit vs. keystone-paneelit</h3><p>Kiinteät LSA-paneelit ovat taloudellisia ja ne voi kytkeä nopeasti suurina määrinä, mikä sopii uusiin asennuksiin, joissa kaikki 24 tai 48 porttia otetaan käyttöön heti. Keystone-paneelit hyväksyvät yksittäisiä snap-in-moduuleja, mikä tekee niistä paremman valinnan räkeille, jotka kasvavat vaiheittain tai yhdistävät eri medioita: kupariliitännät, kuituadapterit ja muut moduulityypit voivat jakaa paneelin. Keystonet tekevät myös yksittäisestä viallisesta portista kahden minuutin moduulivaihdon paneelin vaihdon sijaan.</p><h3>Suojattu vai suojaamaton</h3><p>Sovita paneeli kaapelointijärjestelmään. Jos vaakasuorat vedot ovat suojattuja, paneelin on oltava suojattu ja asianmukaisesti kytketty räkin maadoitukseen, sillä muuten suojavaippa toimii antennina eikä suojana. Suojaamattomille Cat6-järjestelmille tyypillisissä toimistoympäristöissä UTP-paneeli riittää ja on helpompi asentaa oikein.</p><h3>Porttitiheys ja kasvunvara</h3><p>Klassinen virhe on ostaa täsmälleen se määrä portteja, joita tarvitaan ensimmäisenä päivänä. Toisen erän vaakasuuntaisten kaapelien kytkeminen kaksi vuotta myöhemmin aiheuttaa paljon korkeammat työkustannukset kuin mitä lisäportit olisivat etukäteen maksaneet. Käytännön sääntö: suunnittele 30–40 prosentin varaportit ja osta saman perheen paneeleja, jotta räkki pysyy visuaalisesti yhdenmukaisena kasvaessaan.</p><h2>Kaapelinhallintakomponentit</h2><p>Pelkät paneelit eivät tee räkistä siistiä. Suunnittele paneelien yhteydessä samalla seuraavat komponentit:</p><ul><li><strong>Vaakasuuntaiset kaapelinhallitsimet</strong> – 1U-sormiohjaimet tai harjapaneelit, jotka asennetaan jokaisen kytkimen ja paneelin väliin ja antavat jokaiselle patch-kaapelille määritellyn reitin porttisarakkeeseensa.</li><li><strong>Pystysuuntaiset hallitsimet tai räkkirenkaat</strong> – ohjaavat nippuja räkin sivuilla ylös ja alas, niin ettei yksikään kaapeli kulje vinottain laitteen etuosan yli.</li><li><strong>Tarranauhat</strong> – standardi patch-kaapeleiden niputtamiseen, sillä ne voidaan avata satoja kertoja vahingoittumatta; valitse <a href='https://distrinode.fi/nippusiteet'>kaapelisiteet ja tarranauhat</a> nippujesi halkaisijaan sopivassa koossa.</li><li><strong>Peitelevyt ja häkkimutterit</strong> – sulje käyttämättömät U-paikat ilmavirran hallitsemiseksi; pidä vara-<a href='https://distrinode.fi/rakkitarvikkeet'>räkkitarvikkeita</a> varastossa, jotta uudelleenjärjestely ei koskaan pysähdy puuttuvan mutterin takia.</li><li><strong>Tarratulostimet ja kaapelimerkinnät</strong> – kutisteputki- tai itselaminoituvat tarrat kestävät vuosia lämpimässä kaapissa; paperitarrat eivät kestä.</li></ul><h2>Suunnittele asettelu ennen kuin asennat mitään</h2><p>Luonnostele ensin räkin U-paikat. Jokainen piirustukseen käytetty tunti säästää useita tunteja tikkailla. Ydinmalli, josta kokeneet asentajat ovat yhtä mieltä, on vuorotteleva kerrosrakenne: patch-paneeli, vaakasuuntainen hallitsin, kytkin, vaakasuuntainen hallitsin, patch-paneeli ja niin edelleen. Jokainen paneelin portti yhdistetään sitten kytkinporttiin joko suoraan sen yläpuolella tai yläpuolella olevan hallitsimen kautta, eikä yhdenkään kaapelin tarvitse olla puolta metriä pidempi.</p><h3>Kaapelin pituuden kurinalaisuus</h3><p>Pituus on suurin yksittäinen tekijä siinä, miltä räkki näyttää ja miten sitä huolletaan. Laatikko, jossa on sekaisin 2 ja 3 metrin kaapeleita, takaa ylimääräiset kaapelisilmukat, joille ei ole paikkaa. Mittaa todelliset etäisyydet, jotka asettelusi tuottaa, standardoi sitten kahteen tai kolmeen pituuteen – tyypillisesti 0,25, 0,5 ja 1 metri – ja tilaa <a href='https://distrinode.fi/ethernet-verkkokaapelit'>Ethernet-patch-kaapelit</a> täsmälleen näissä mitoissa, väreissä, jotka koodausjärjestelmäsi määrittelee. Tiheissä 48 portin kentissä kannattaa harkita ohuita 28 AWG -kaapeleita, sillä ne puolittavat nippujen halkaisijan ja parantavat ilmavirtaa hallitsimien läpi.</p><h3>Väri tietona</h3><p>Värikoodaus toimii vain, jos sitä noudatetaan johdonmukaisesti ja se dokumentoidaan. Pidä järjestelmä tarpeeksi pienenä muistaaksesi sen: esimerkiksi sininen käyttäjien liityntäporteille, keltainen uplinkeille, punainen hallinnalle, valkoinen puheelle. Tulosta selite ja kiinnitä se kaapin oveen, sillä järjestelmä, joka on olemassa vain teknikon päässä, ei ole järjestelmä.</p><h2>Toistettava asennustyönkulku</h2><ul><li><strong>Vaihe yksi – tyhjennä.</strong> Dokumentoi huoltoikkunan aikana nykyiset porttien määritykset ja irrota sitten jokainen patch-kaapeli. Olemassa olevan kaapelisotkun osittainen uudelleenjärjestely kestää kauemmin kuin puhtaalta pöydältä aloittaminen.</li><li><strong>Vaihe kaksi – asenna.</strong> Asenna paneelit, hallitsimet ja peitelevyt asennuspiirustuksen mukaisesti ennen patch-kaapeloinnin aloittamista.</li><li><strong>Vaihe kolme – patch-kaapeloi sarake kerrallaan.</strong> Työskentele vasemmalta oikealle, vie jokainen kaapeli hallitsimen sormien läpi, työnnä se kokonaan paikalleen ja ohjaa ylimääräiset pituudet pystysuuntaiseen kanavaan.</li><li><strong>Vaihe neljä – niputa.</strong> Kiinnitä tarranauhat 15–20 senttimetrin välein yhteisillä osuuksilla. Napakasti, mutta ei liian tiukasti: puristunut vaippa muuttaa parien geometriaa, josta kategorian luokitus riippuu.</li><li><strong>Vaihe viisi – merkitse ja valokuvaa.</strong> Merkitse jokaisen kaapelin molemmat päät, päivitä porttien määritystaulukko ja valokuvaa valmiit etuosat. Valokuvat toimivat perustana seuraavalle auditoinnille.</li></ul><h2>Ilmavirta ja lämmönhallinta</h2><p>Kytkimet hengittävät. Niput, jotka roikkuvat sivuttaisten ilmanvaihtoaukkojen tai takana olevien poistoaukkojen yli, synnyttävät kuumia vyöhykkeitä, joihin nykyaikainen laitteisto reagoi äänekkäämmillä tuulettimilla ja lyhyemmällä käyttöiällä. Pidä laitteen etuosa vapaana, ohjaa niput pystysuuntaisten kanavien kautta kiskojen sijaan ja sulje tyhjä U-paikka peitelevyillä, jotta kuuma poistoilma ei voi kiertää takaisin imuaukkoihin. Suljetuissa kaapeissa tarkista, ettei oven rei'itys ole tukossa pystysuuntaisten nippujen takia.</p><h2>Pidä räkki siistinä pitkällä aikavälillä</h2><p>Räkit eivät rappeudu yhdessä päivässä; ne rappeutuvat yksi dokumentoimaton muutos kerrallaan. Kolme tapaa pitävät standardin yllä. Tee porttien kohdistustaulukosta osa muutosprosessia, jotta mikään patch ei ole hyväksyttävä ennen kuin se on kirjattu. Pidä kaapissa pientä varastoa oikean pituisia kaapeleita ja tarranauhoja, sillä väärää kaapelia käytetään, kun oikea on tilauksen päässä. Ja varaa neljännesvuosittain viidentoista minuutin visuaalinen tarkistus – vertaa räkkiä valokuviin ja korjaa poikkeamat, kun ne ovat vielä pieniä.</p><h2>Usein kysytyt kysymykset</h2><h3>Pitäisikö patch-paneelin olla kytkimen ylä- vai alapuolella?</h3><p>Molemmat toimivat; johdonmukaisuus on tärkeämpää kuin suunta. Vuorotteleva paneeli-kaapelinhallitsin-kytkin-kuvio pitää jokaisen kaapelin puolen metrin sisällä kohteestaan. Korkeissa räkeissä monet asentajat sijoittavat paneelit kytkinten yläpuolelle, jotta raskaammat vaakasuuntaiset niput tulevat sisään takana ylhäällä eivätkä koskaan kulje laitteiden poistoilman ohi.</p><h3>Ovatko kulmikkaat patch-paneelit lisähinnan arvoisia?</h3><p>Tiheissä kentissä ne voivat tehdä vaakasuuntaiset kaapelinhallitsimet tarpeettomiksi, koska portit osoittavat pystysuuntaisiin kanaviin ja kaapelit putoavat luonnollisesti sivuille. Räkeissä, joissa on enintään muutama sata porttia, litteät paneelit 1U-kaapelinhallitsimilla ovat edullisempia, helpompia merkitä ja helpompia valokuvata dokumentointia varten, minkä vuoksi ne pysyvät standardina.</p><h3>Kuinka paljon ylimääräistä pituutta patch-kaapelissa pitäisi olla?</h3><p>Käytännössä ei yhtään, lukuun ottamatta loivaa huoltokaarta. Kun kaapeli on oikean pituinen, luonnollinen kaari kaapelinhallitsimeen antaa kaiken tarvittavan vedonpoiston. Ylimääräisen kaapelin kelat kuuluvat varaosalaatikkoon, eivät räkkiin.</p><h3>Voivatko tarranauhat todella korvata muoviset nippusiteet räkissä?</h3><p>Kyllä, ja niiden pitäisikin. Muoviset nippusiteet ovat kertakäyttöisiä, helppo kiristää liikaa, jolloin vaippa vääristyy, ja riskialttiita katkaista käynnissä olevassa räkissä. Säästä ne pysyviin, kiinteisiin kaapelireitteihin huoltoalueen ulkopuolella ja käytä tarranauhoja kaikkeen, minkä teknikko voisi avata uudelleen.</p><h3>Täytyykö paneelin takaosa kytkeä uudelleen uudelleenjärjestelyn yhteydessä?</h3><p>Ei – juuri sen estää paneeliratkaisun rakenne. Takaliitäntä on pysyvää infrastruktuuria; kaikki uudelleenjärjestelyt tehdään etupuolella patch-kaapeleilla. Jos takaliitäntä keystone-paneelissa pettää, vaihda yksittäinen moduuli sen sijaan, että häiritsisit sen naapureita.</p><p>Siisti räkki ei ole ylellisyysprojekti rauhallista viikkoa varten; se on edullisin vakuutus, jonka verkkotiimi voi ostaa. Komponenttikustannukset ovat vaatimattomat, yllä oleva työnkulku mahtuu tyypillisen toimistokaapin huoltoikkunaan, ja tuotto tulee ensimmäisen virheen yhteydessä, joka löytyy minuutissa tunnin sijaan. Tiimeille, jotka standardoivat toimipaikkojen välillä, DistriNode toimittaa paneelit, kaapelinhallitsimet ja kaapelit, jotta todettu järjestely voidaan toistaa kaikkialla.</p>
